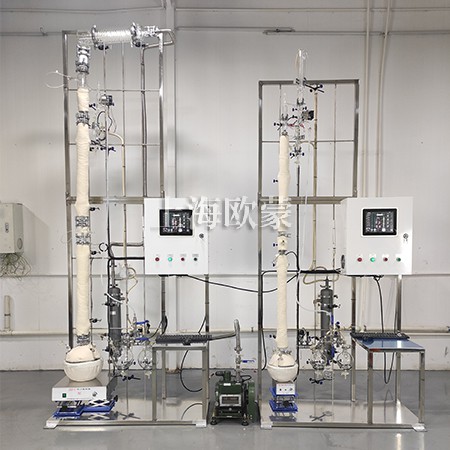

實驗精餾塔描述

簡單蒸餾及平衡蒸餾只能達到組分的部分增濃。利用兩組分揮發度的差異實現高純度的分離，便需要精餾來實現。料液自塔的中部某適當位置加入塔內，塔頂設有冷凝器將塔頂蒸汽冷凝為液體。冷凝液的一部分回入塔頂，稱為回流液，其余作為塔頂產品連續排出。在塔內上部分（加料位置以上）上升蒸汽和回流液體之間進行作逆流接觸和物質傳遞。塔底部裝有再沸器（蒸發釜）以加熱液體產生蒸汽，蒸汽沿塔上升，與下降的液體逆流接觸并進行物質傳遞，塔底連續排出部分作為塔底產品。
在塔的加料位置以上，上升蒸汽所含的重組分向液相傳遞，而回流液中的輕組分向氣相傳遞。如此物質交換的結果，使上升蒸汽中輕組分的濃度逐漸升高。只有足夠的相際接觸表面和足夠的液體回流量，達到塔頂?shù)恼羝蔀楦呒兌鹊妮p組分。塔的上部分完成了上升蒸汽的精制，即除去其中的重組分，因而稱為精餾段。
在塔的加料位置以下，下降液體（包括回流液和加料中的液體）中的輕組分向氣相傳遞，上升蒸汽中的重組分向液相傳遞。這樣，只要兩相接觸面和上升蒸汽量足夠，達到塔底的液體中所含的輕組分可降至很低，從而獲得高純度的重組分。塔的下部分完成了下降液體中重組分的提濃即提出了輕組分，因而稱為提留段。
一個**的精餾塔應包括精餾段和提留段，這樣的塔內可將一個雙組分混合物連續地、高純度地分離為輕、重兩組分。
歐蒙提供實驗、中試和小規模生產精餾塔，可實現間歇精餾、連續精餾、常壓精餾、減壓精餾、特種精餾等操作。

實驗精餾塔特點
1.分離濃度高，在合適的操作條件下，可以分離濃度達到PPM級別。
2.塔體結構精簡，適合于量少、貴重的物料分離。
3.回流比控制**，有利于實驗調節的摸索。
4.溫度控制**，更利于實驗條件的調節。
5.可間歇精餾也可連續精餾

實驗精餾塔回流裝置?——磁控型主要技術參數：
原理：利用電磁鐵通電時產生吸力，吸引分餾頭牽引冷凝液左右擺動，產生回流與接收
回流比：1：9～9：1
回流比顯示方式：數字式顯示

實驗型精餾塔供熱裝置——定制軟布式電熱套主要技術參數：
材質?：無堿玻璃纖維絕緣，絲簧狀?鎳鉻合金加熱，采用智能PID線路控制
容積：?250ml，500ml，1000ml，2L，3L，5L，10L
控溫范圍：?室溫~300?℃
溫度波動：±?1?℃
加熱功率：300W~1100W
控溫原理：內鑲K型熱電歐測量溫度信號傳輸?shù)綔乜貎x表，溫控儀表PID控制SSR來實現電熱套是否加熱，從而達到設定溫度
溫度顯示方式：數字式顯示

實驗型精餾塔保溫裝置——電熱套伴熱保溫
保溫形式：內層包覆電熱帶，陶瓷纖維棉包裹電熱帶，中間層玻璃纖維棉覆蓋，外層鋁皮包覆
保溫效果：有效阻止精餾柱熱量散失，并可依據精餾段溫度梯度效應不同的精餾段設置不同的伴熱溫度
控溫范圍：室溫～200℃
溫度波動：±?1?℃
加熱功率：500W/米（精餾段直徑不同略微有差異）
控溫原理：內鑲K型熱電歐測量溫度信號傳輸?shù)綔乜貎x表，溫控儀表PID控制SSR來實現電熱套是否加熱，從而達到設定溫度
溫度顯示方式：數字式顯示

實驗型精餾塔真空系統?——1.臺式水環真空泵?2.二級旋片真空泵3.真空機組

真空/壓力系統測量?——1.封閉式U型真空計，2.麥?zhǔn)险婵沼?jì)，3.電阻真空計，4.壓差/壓力傳感器

常見規格填料及理論塔板數

中試生產型精餾塔產品規格及相關型號
